什么，不能申请？

什么，图画不出来？

什么，又来补正了？

还有，为什么美国外观专利申请的费用比其他国家申请的费用贵那么多呢？

在申请美国外观设计专利的过程中，你是否也遇到过类似的问题呢？遇到时是否也感觉生无可恋呢？今天小贝特地咨询了赛贝团队中拥有30多年美国外观专利申请经验的专家，他跟我们分享了他对美国外观专利申请的一些看法。

首先，各国的外观专利审查制度虽各有不同，但是对申请图片的要求大体都还算一致，除了美国这个奇葩。要说奇葩呢，其实也是有原因的，原因就在于美国外观设计专利可以请求只保护产品包含设计要点的部分，而不是包含设计要点的整个产品。

因此，我们在提交外观专利申请之前，就需要对产品进行精确的绘图，以便通过申请图片能够清楚地表达出，我们请求专利权保护的哪些产品部分。在这个绘图的过程中，我们需要用不同的线条来区分并清楚地显示外观设计专利请求的保护范围，线条的种类一多，看起来自然就复杂了，绘图的工作量也就上去了。当然，这也是为什么美国外观设计专利申请费用比其他国家贵一点，画图很费脑的啦。

美国外观设计专利中，通常用到的线条有三种，实线、虚线、阴影线。其他还有一些如特定材质、元件符合的表达通常不常用，而只用于特定场合的情况。以下就具体说说实线、虚线、阴影线的用处。

实线

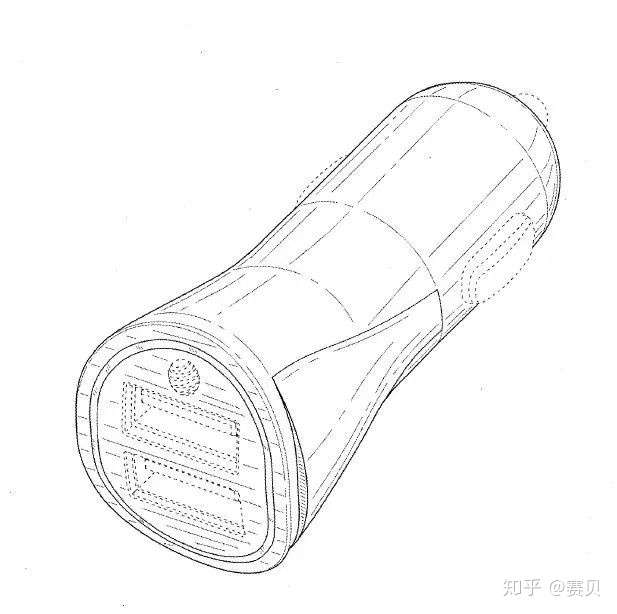

实线用于表示产品要求保护部分的轮廓，通常会结合阴影线以表示专利权要求保护的部分。

阴影线

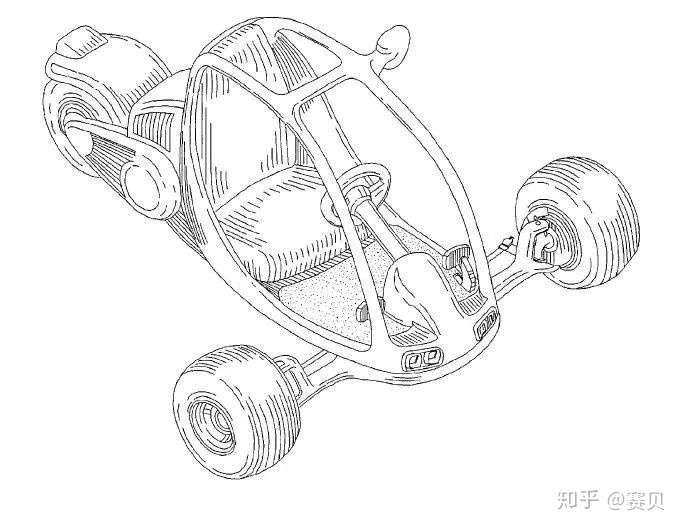

通常绘制在图中物品的表面，用以清楚地揭示物品外观的所有表面轮廓及特点，如用来表示一个物体的球形、圆柱形和锥形表面等，绘制有阴影的表面也是外观设计专利所要请求保护的表面。阴影线要求比轮廓线细，并且需要在图中与其他部分形成对比。

虚线

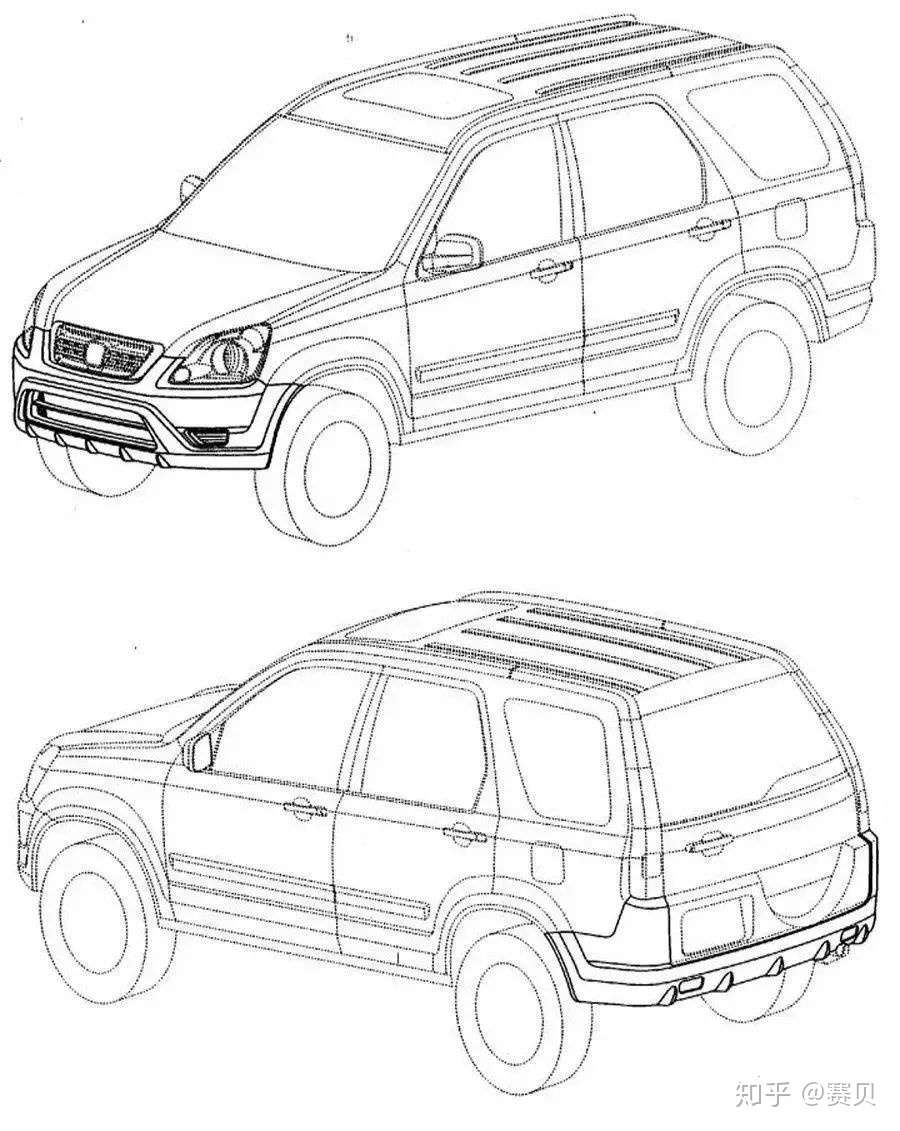

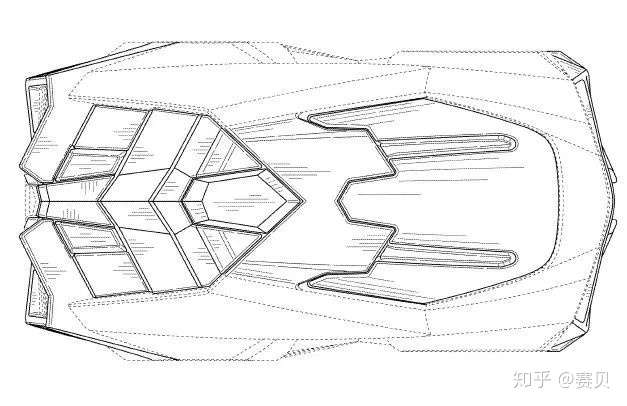

虚线使用的主要目的是协助说明外观设计，主要用于两个部分，一是表示外观设计所使用的结构环境，二是表示外观设计权利要求保护的边界。

因而，虚线圈定部分并非外观设计专利主张的权利要求保护的部分，虚线圈定部分也不能绘制阴影线。通常在专利申请说明书中会附上一句：

"The broken line showing of is for the purpose of illustrating and forms no part of the claimed design. "

以表示虚线部分仅用作展示而不属于权利要求保护的部分。或者附上：

"The broken lines define the bounds of the claimed design and form no part thereof. "

以表示虚线用以表示权利要求的边界而不属于权利要求保护的部分。

看完以上专家的分享，今天算是明白了专利绘图中关于各种线条的表述了，离看懂专利文件又更近了一步！

自己画是不可能自己画的

这辈子都不可能自己画的

只能上赛贝平台让专家帮我画

维持一下生活这样子

以上解释均来自美国专利申请指南MPEP（Manual of Patent Examining Procedure）及已公开的专利申请。
